當前位置：產品中心 > 橢圓齒輪流量計 > CL100型齒輪流量計
| 型 號： | DCL100 |
| 品 牌： | 多欽儀表 |
| 所屬分類： | 橢圓齒輪流量計 |
| 所 在 地： | 上海 |
| 更新日期： | 2025.04.01 12:29:23 |
連接螺紋： G1 始動流量： 0.3L/min 流量范圍： 0.5-100L/min 本體材質： 316L不銹鋼 耐壓等級： 40Mpa

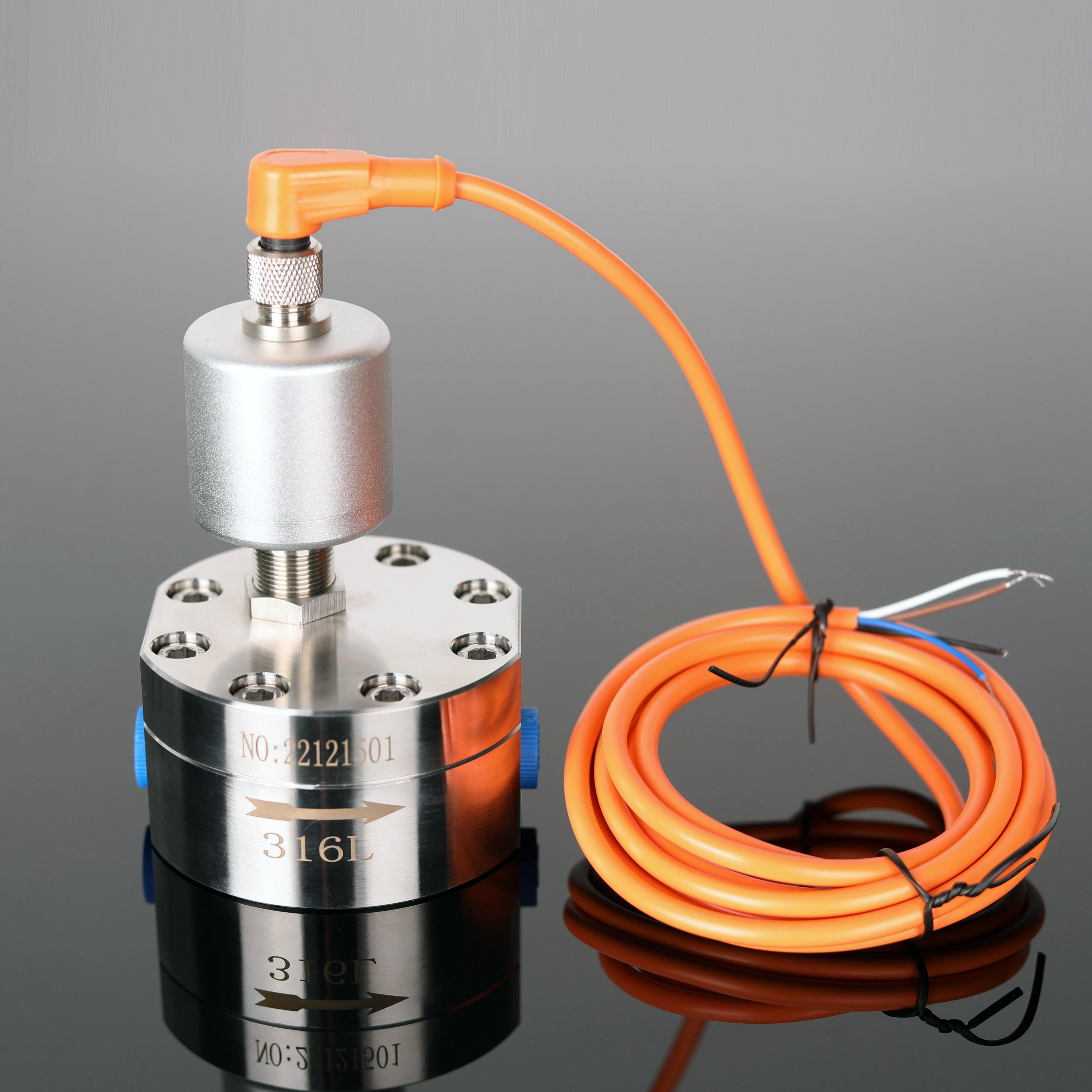

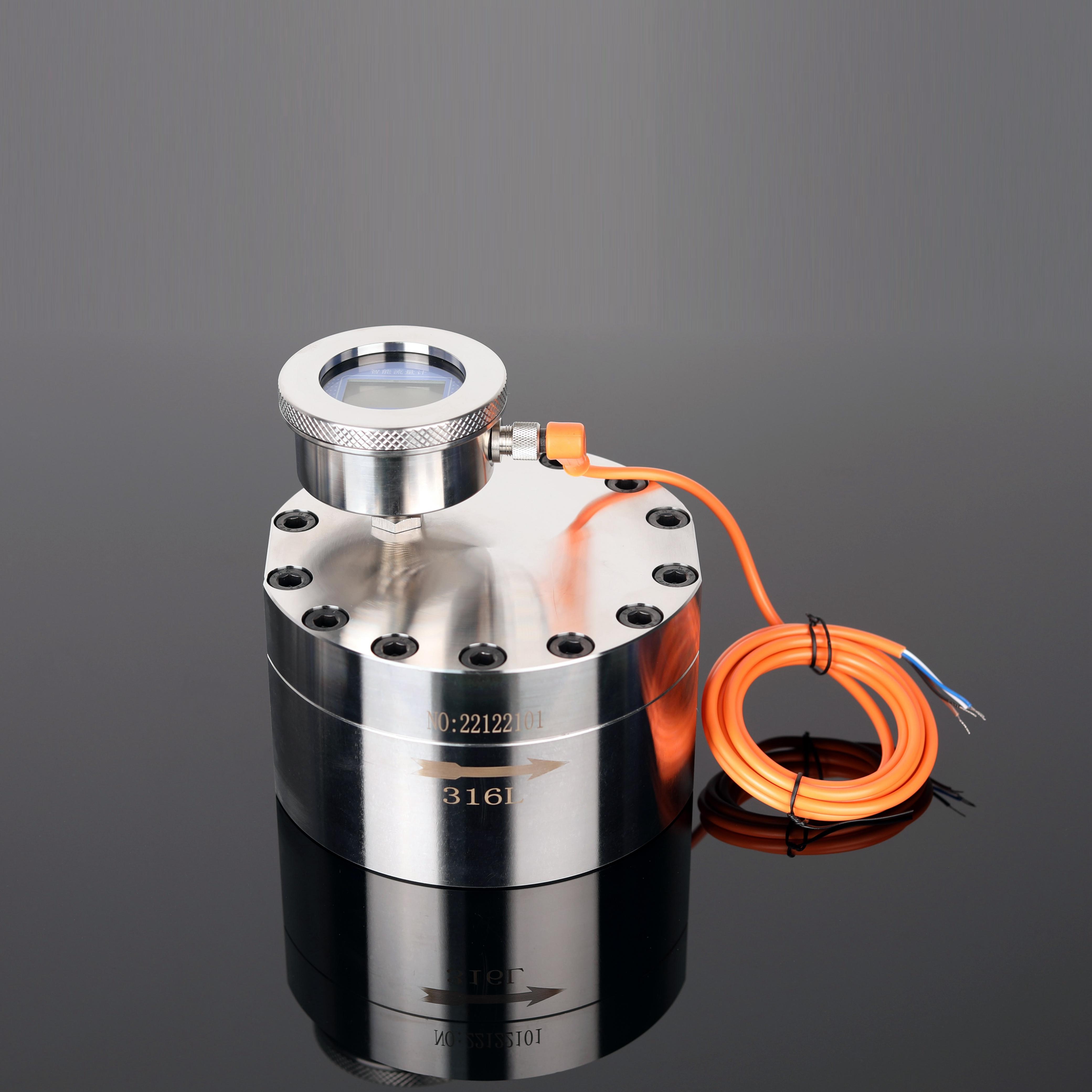

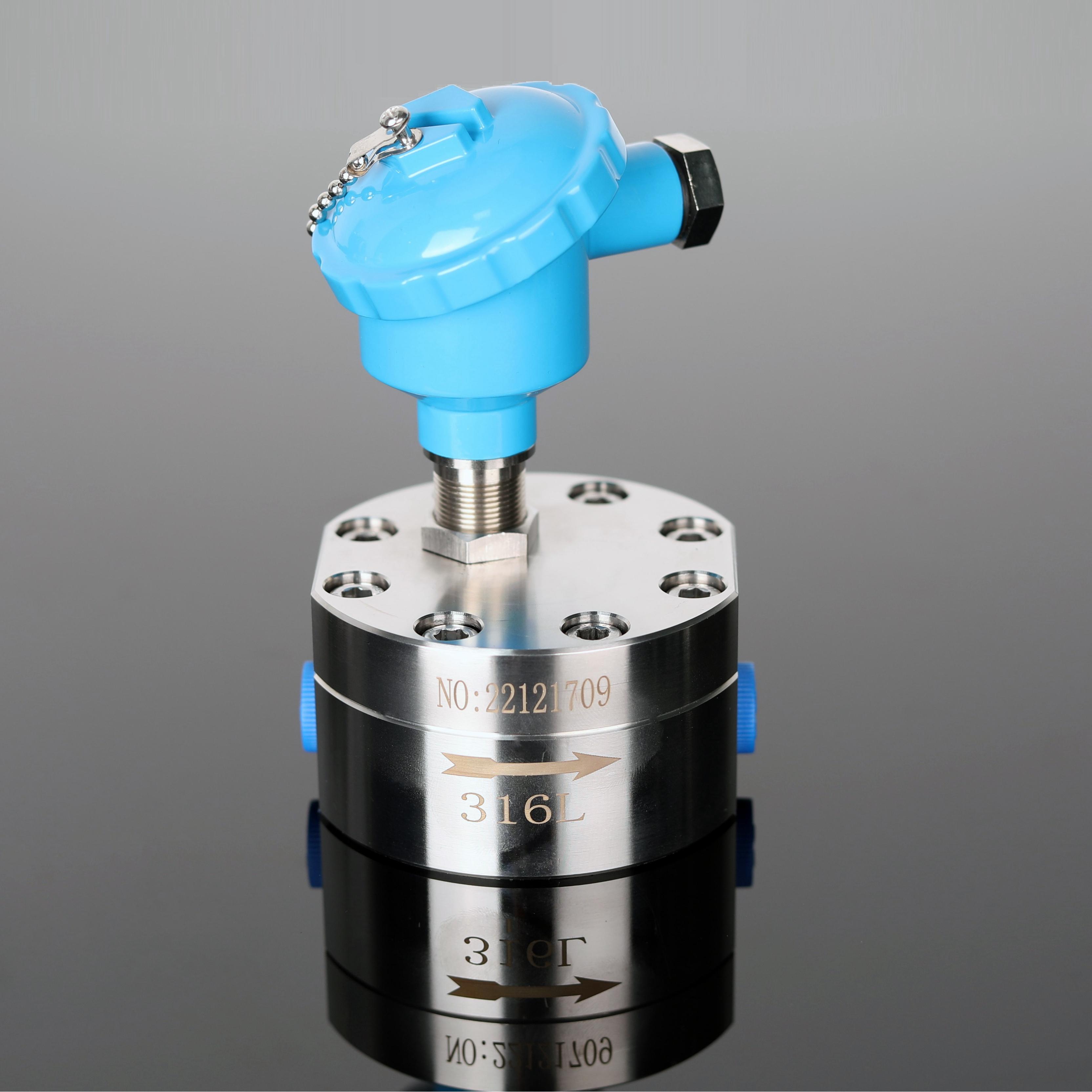

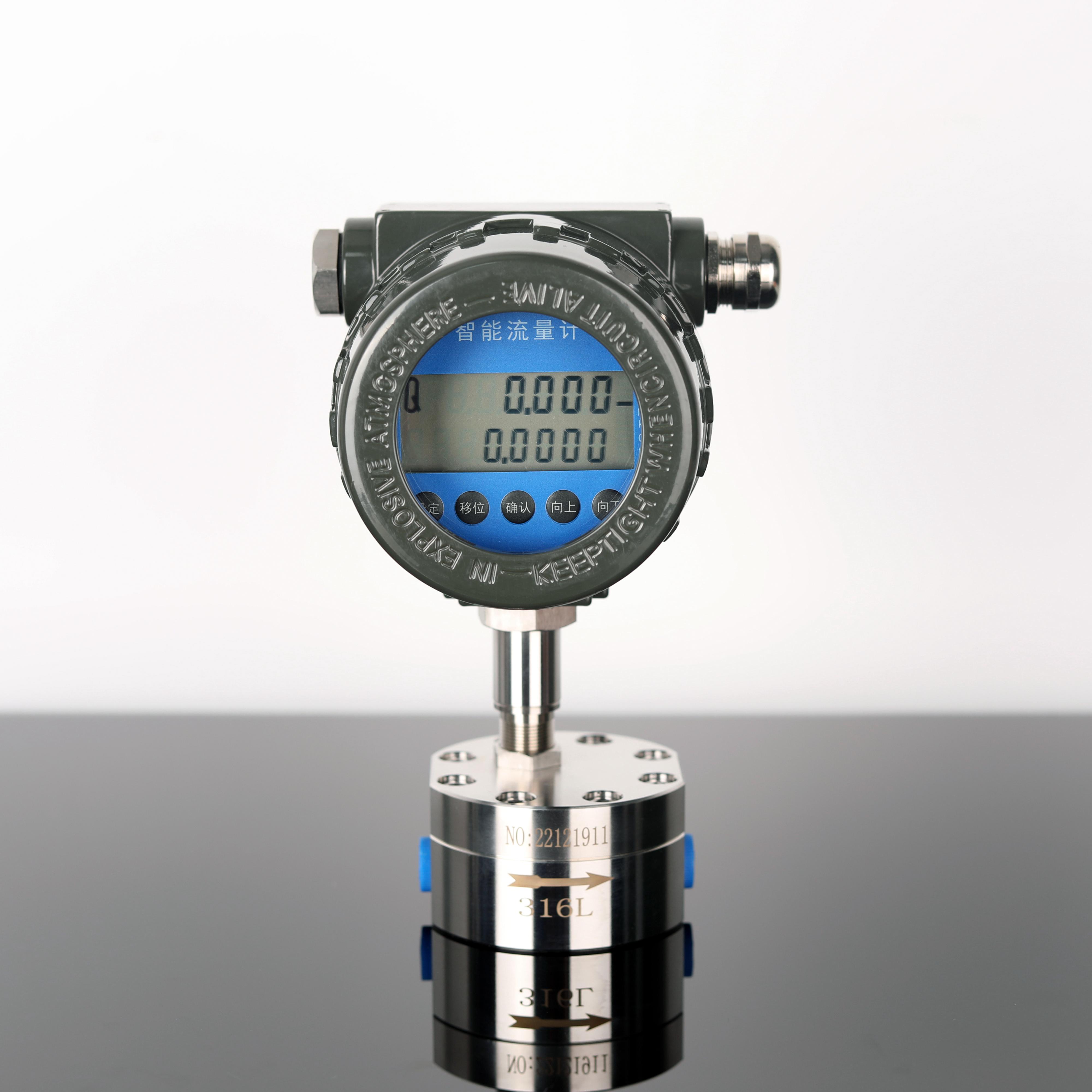

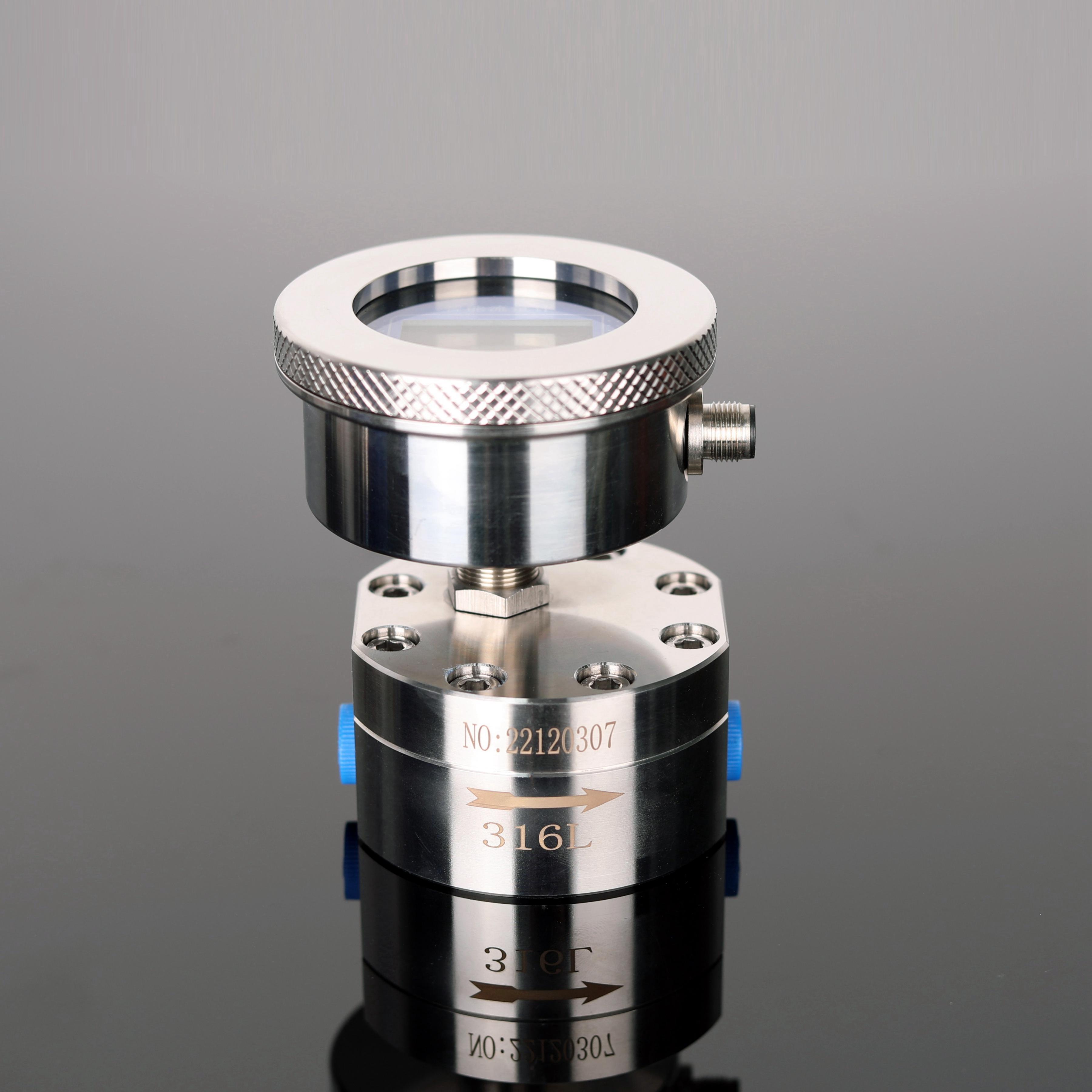

產品名稱： CL100型齒輪流量計
產品型號： DCL100
連接螺紋： G1
始動流量： 0.3L/min
流量范圍： 0.5-100L/min
本體材質： 316L不銹鋼
耐壓等級： 40Mpa
?
出品單位： 多欽儀表（上海）有限公司
一，概述：
?根據齒輪馬達原理研發的一種新型容積式流量計，用于精密的連續或間斷的測量管道中液體的流量或瞬間流量，適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量，微小流量即可準確計量。
? ? 二，工作原理與結構：

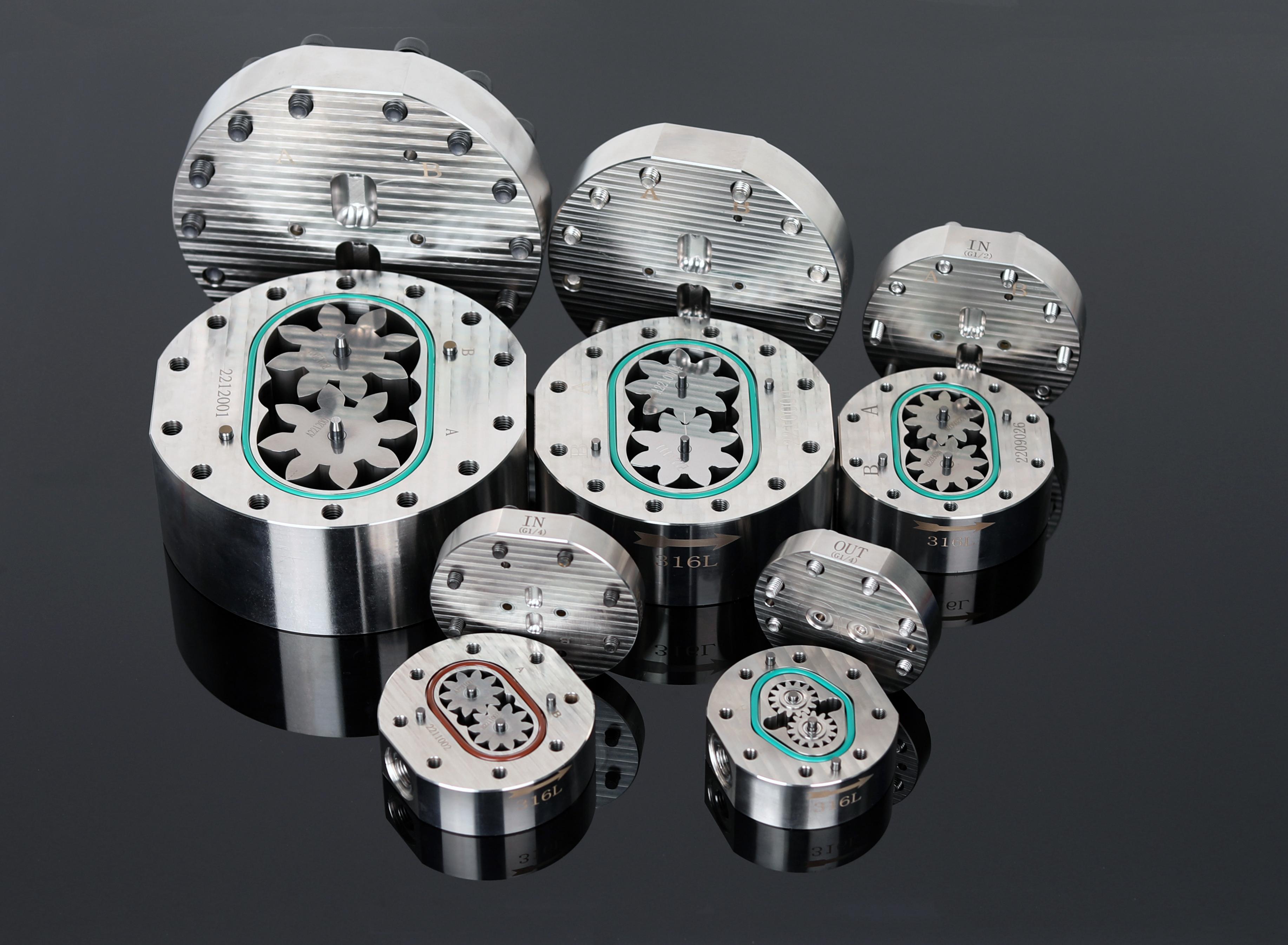

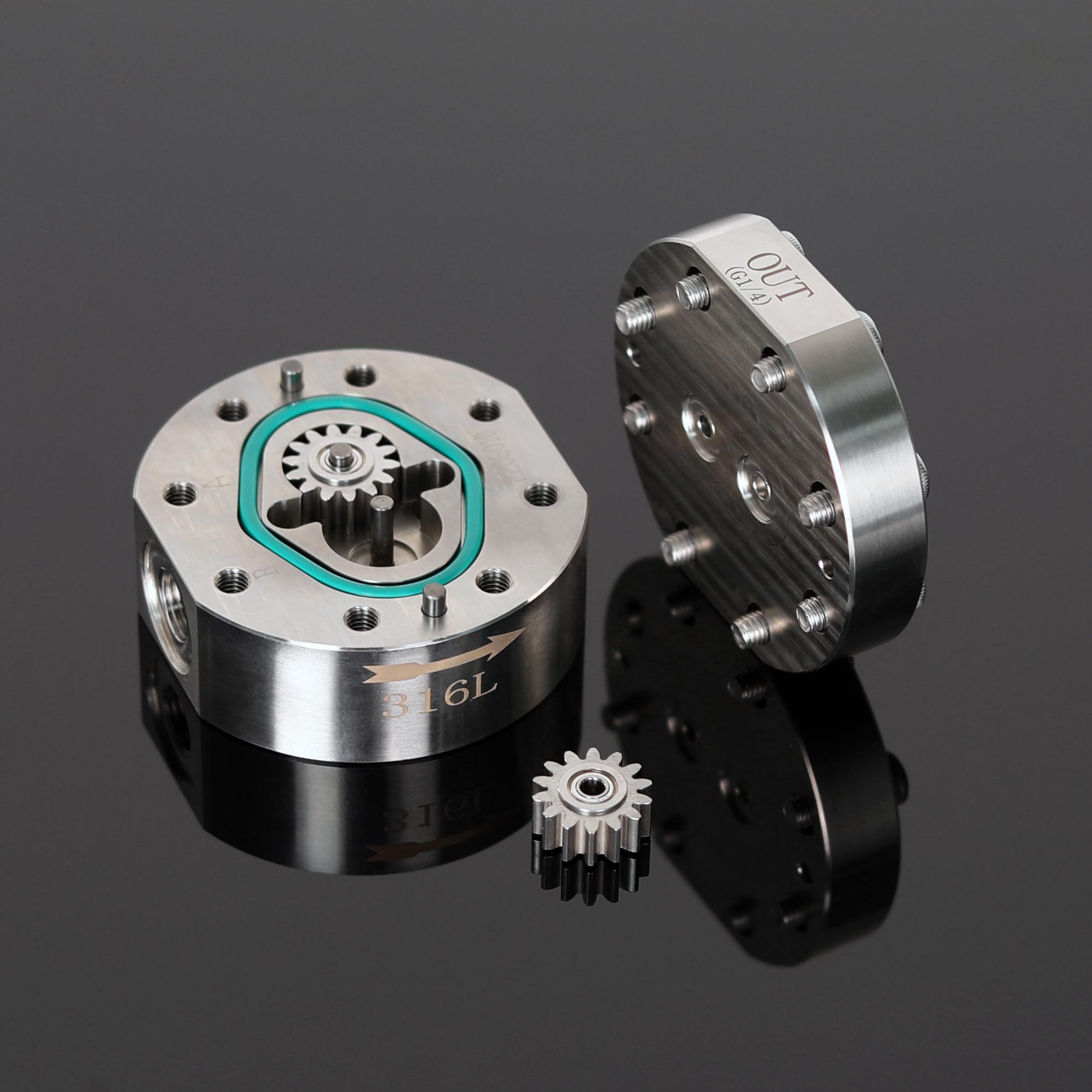

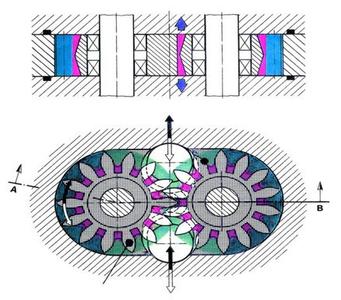

? ? ?流量計腔體內有一對互相嚙合的齒輪作為轉子，兩個齒輪與腔體可以分別構成一個固定的體積，稱為標準容積、流量就是通過計算一定時間內來流通過標準容積的個數來計量。如下圖：
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? 三，結構特點：
? ? ? ?根據齒輪馬達原理，測量齒輪由液流驅動。
? ? ?? 齒輪在測量腔內無接觸運行。采用低摩擦球軸承或滑動軸承。
? ? ?? 齒輪的運動由位于蓋板內的無接觸的傳感器檢測。傳感器室和計量器室之間安裝了一塊非磁性抗壓隔板。
? ? ?? 當計量機構轉動一個齒時，傳感器發出一個信號，對應一個齒容量 Vgz。
? ? ?? 通過前置放大器將信號轉換為方波信號。
?
?
?
典型應用：
技術規格：
規格尺寸圖：
?

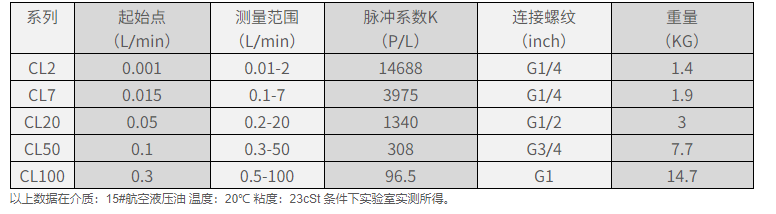

型號規格：
?
?
